アクティバンのオーディオ向上策（5）

KENWOOD製2WAYドアスピーカーの取り付け

昨日、左ドアスピーカー用のケーブルを確認することができたので、今日はKENWOOD製2WAYドアスピーカーを取り付けることにしました。

先ずは運転席側のスピーカーを交換

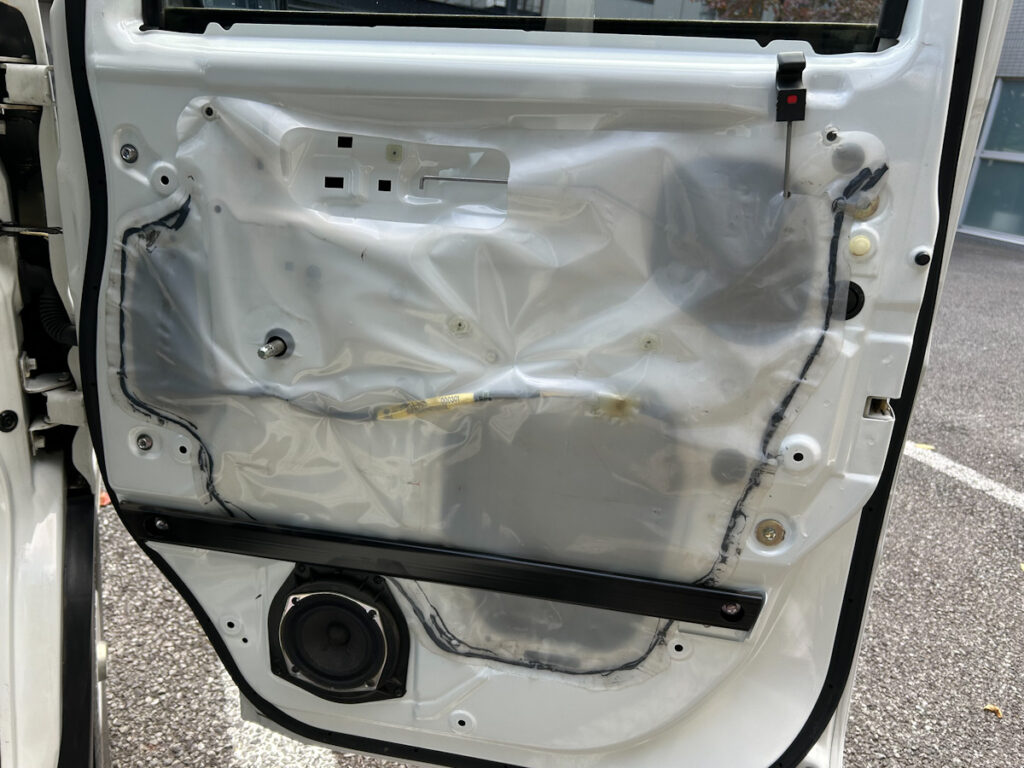

ドアハンドルや内張を外す

外し方は、熊本のキリンさんのブログがとてもわかりやすくてお勧めです。ぜひ、ご覧ください。

カプラー式だったので、ケーブルを切断してギボシ端子に変更

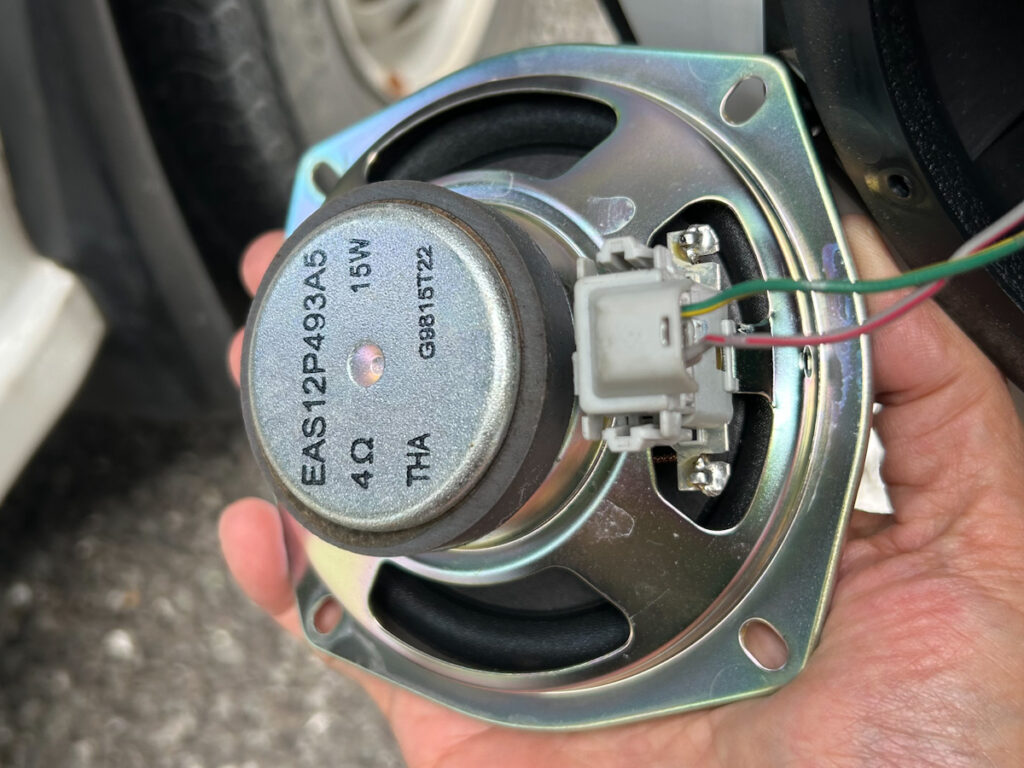

純正スピーカーの裏面（緑/黄色：＋、灰/赤：－）

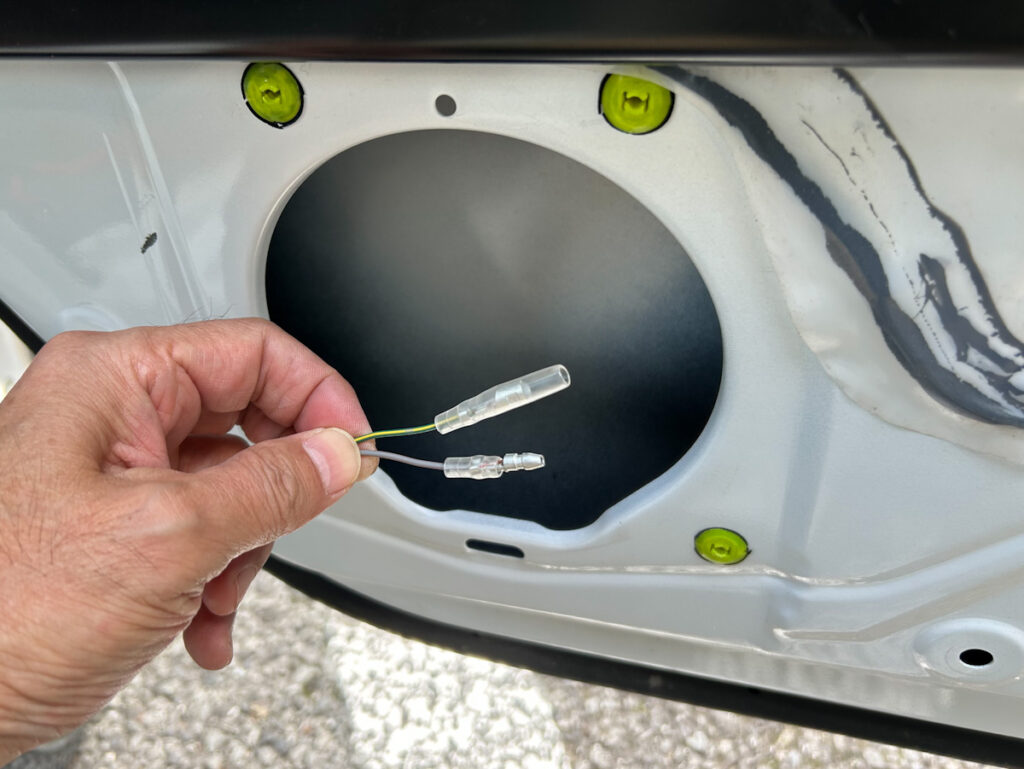

ケーブルを切断してギボシ端子を取り付け（上：＋、下：－）

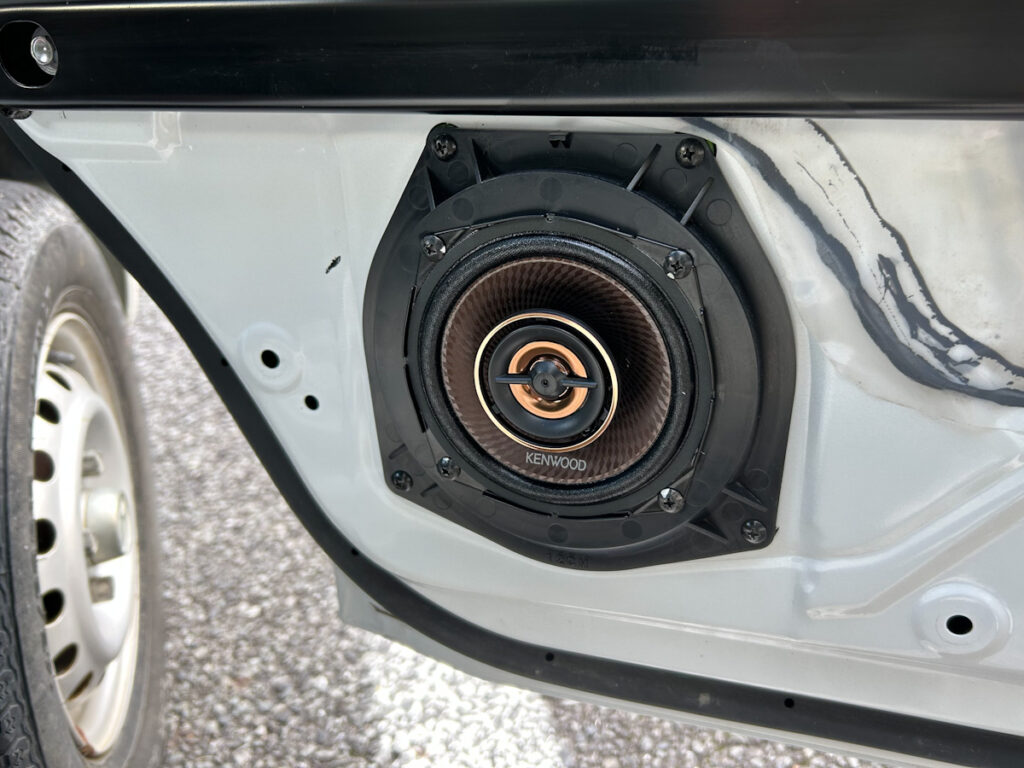

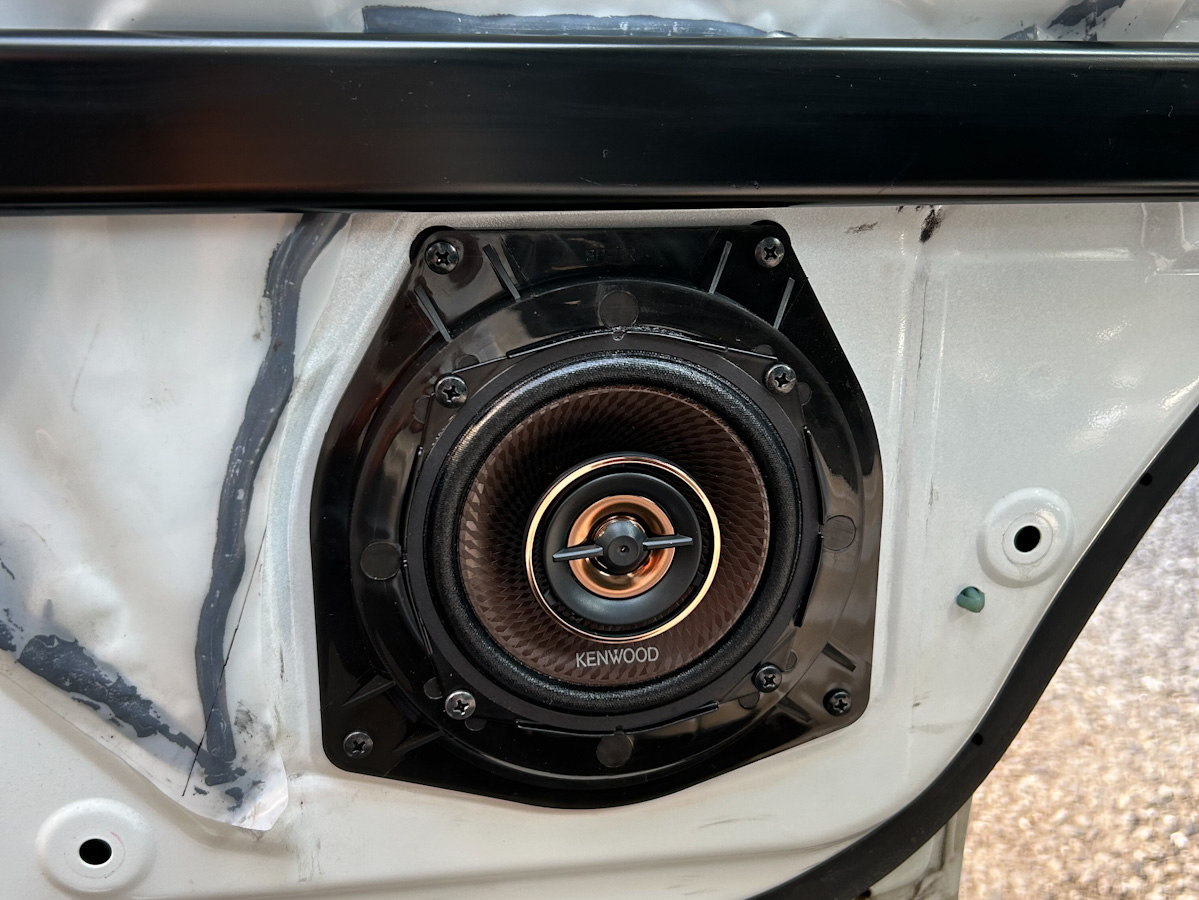

運転席側は簡単に取り付け完了

次に助手席側にドアスピーカーを新設

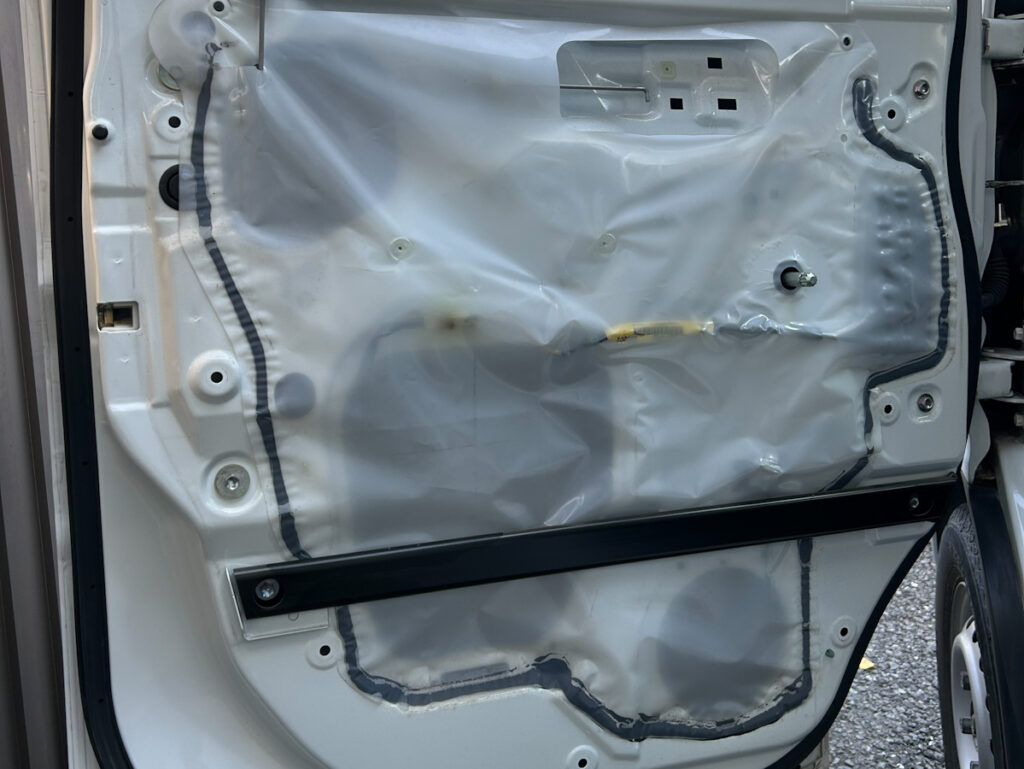

ドアハンドルや内張を外す

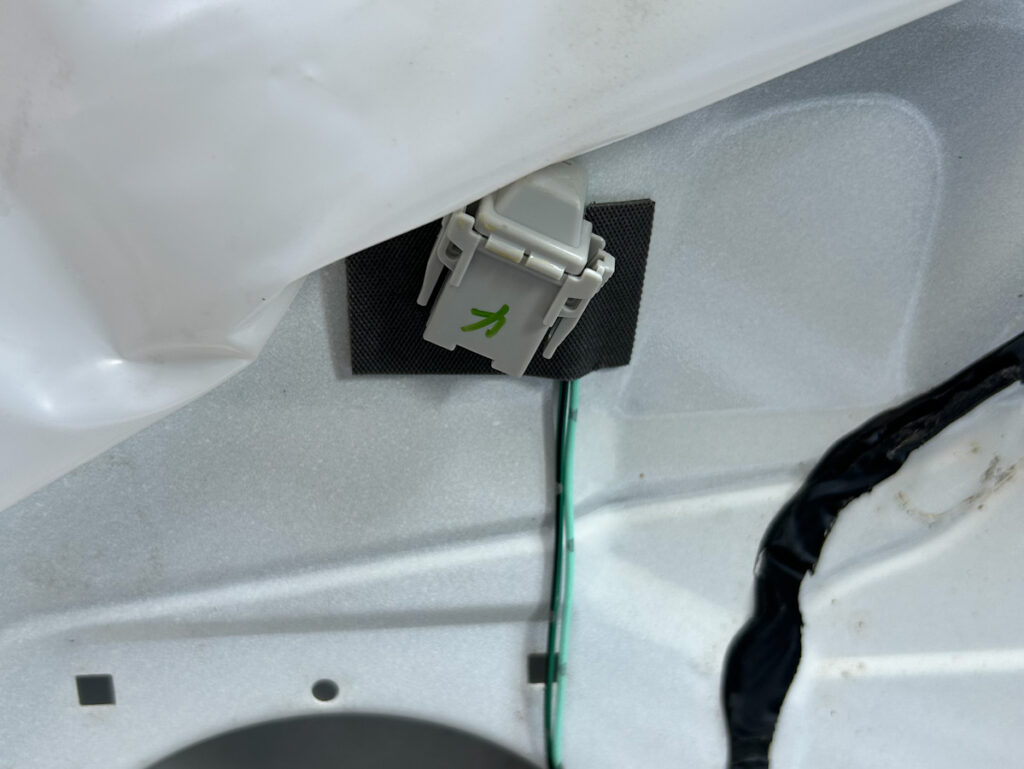

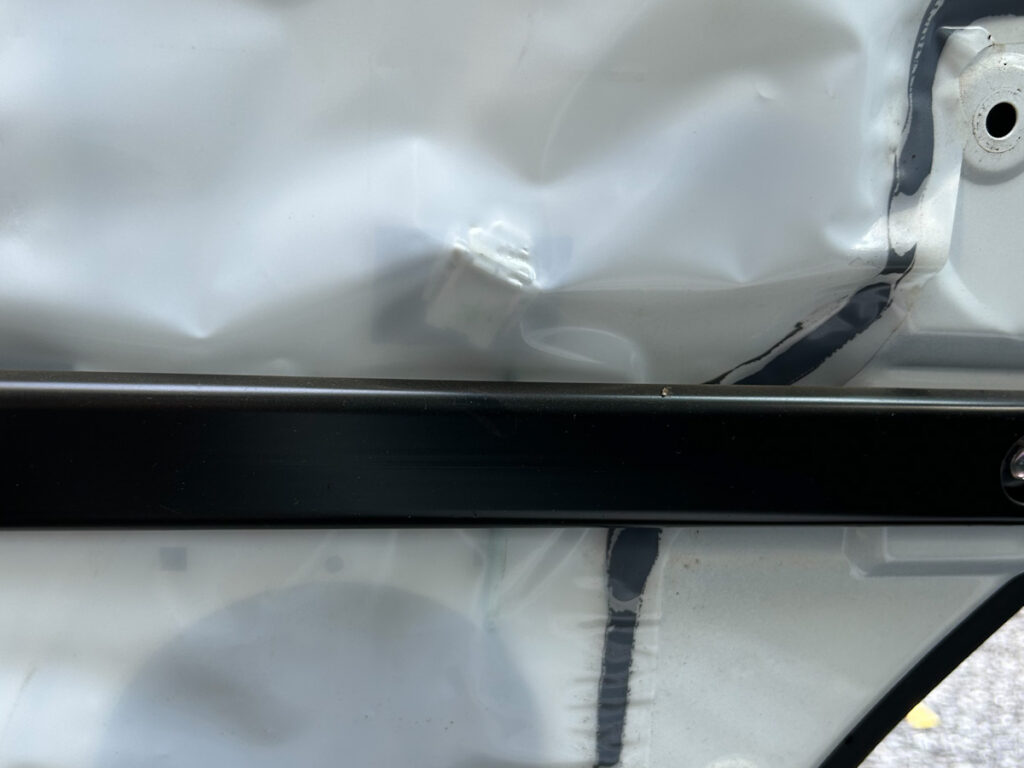

助手席側スピーカー取り付け用カプラーを発見

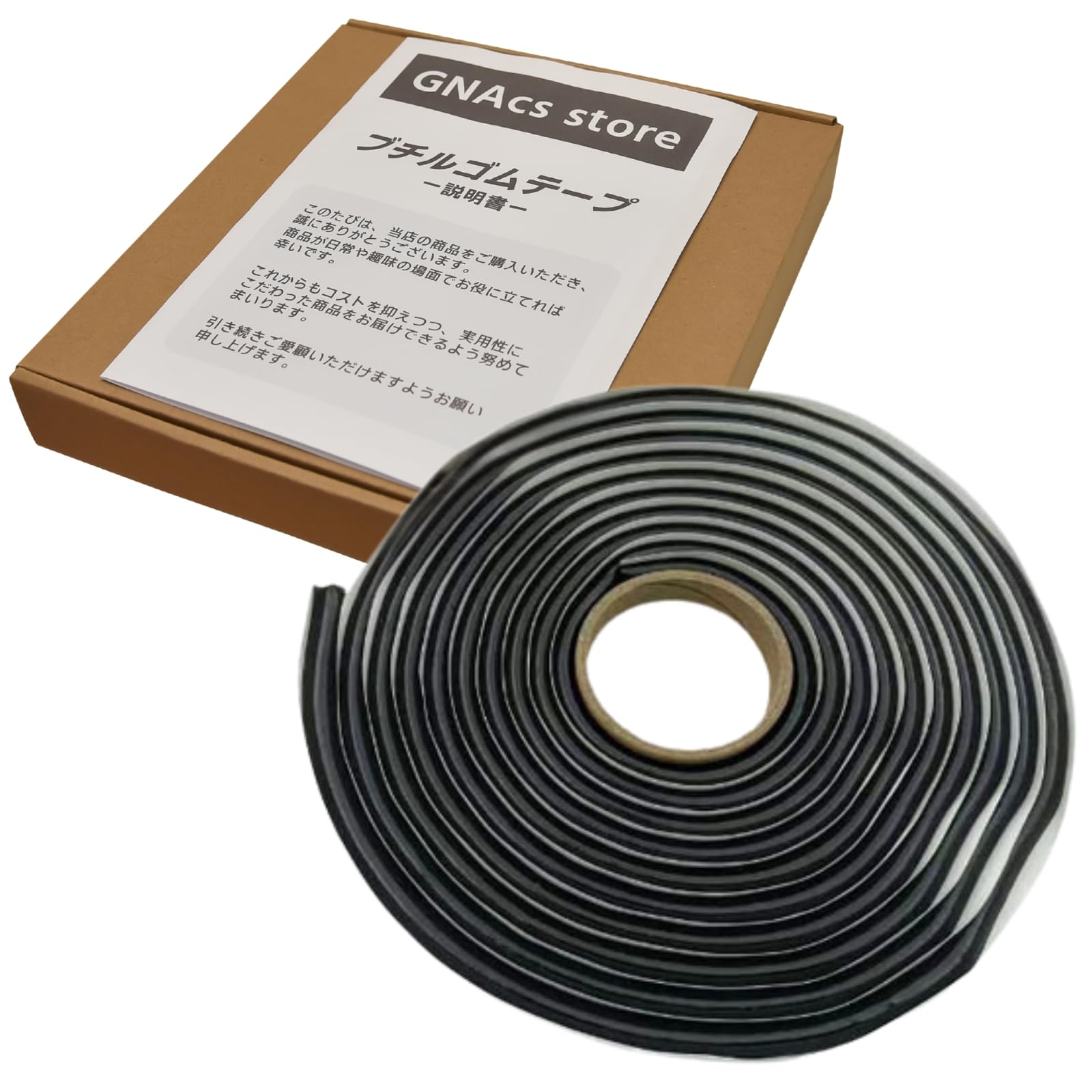

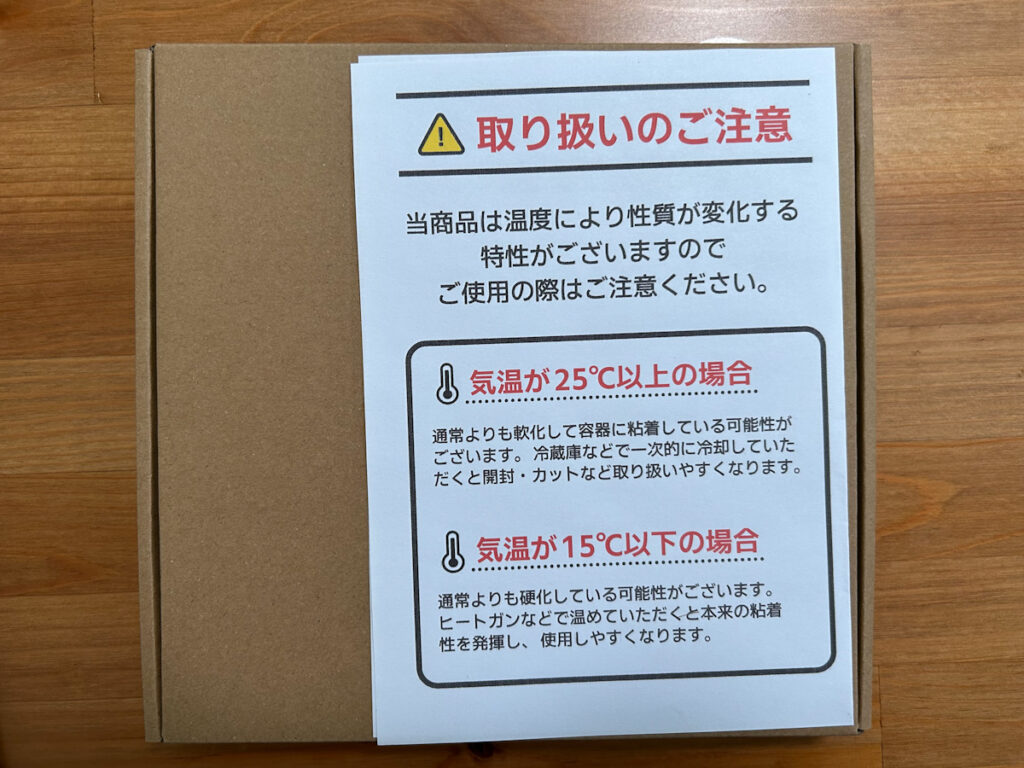

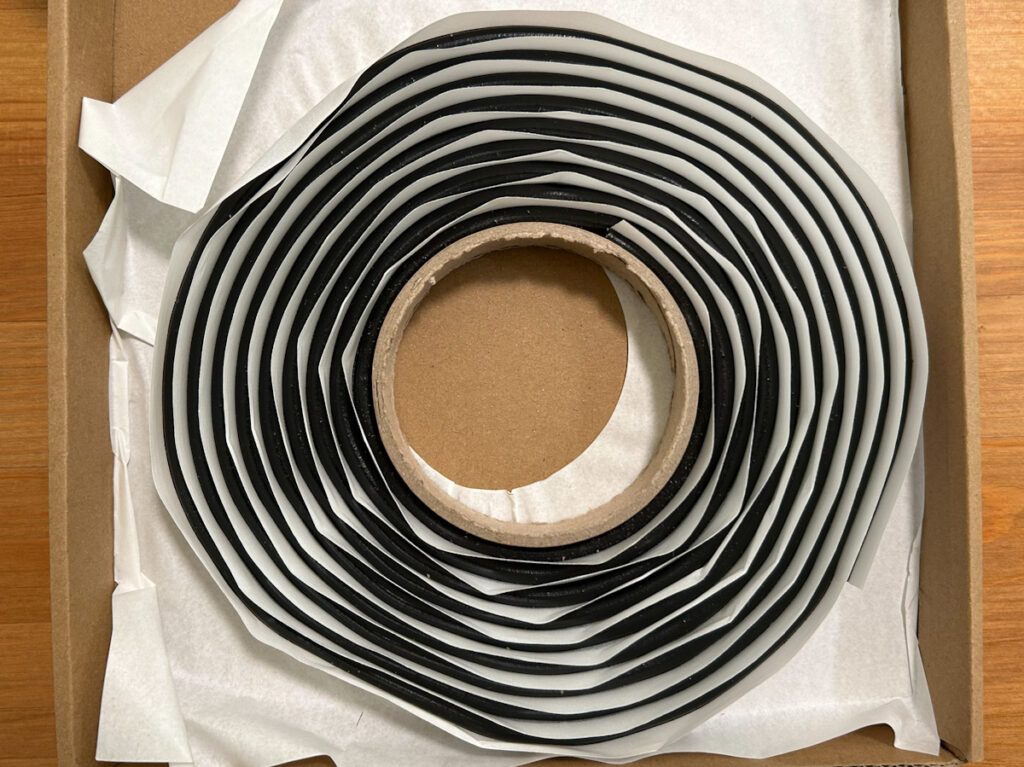

カットしたシートを純正同様に処理するためのブチルゴムテープ

カットしたシートを運転席側と同じように処理するため、ブチルゴムテープをAmazonで購入しました。

Amazon.co.jp: [GNAcs]ブチル シーラント テープ 防水テープ ひび割れ 車 ライト ゴム 防滴 防塵 防音 (幅6mm×4m) : 産業・研究開発用品

Amazon.co.jp: ブチル シーラント テープ 防水テープ ひび割れ 車 ライト ゴム 防滴 防塵 防音 (幅6mm×4m) : 産業・研究開発用品

amzn.to

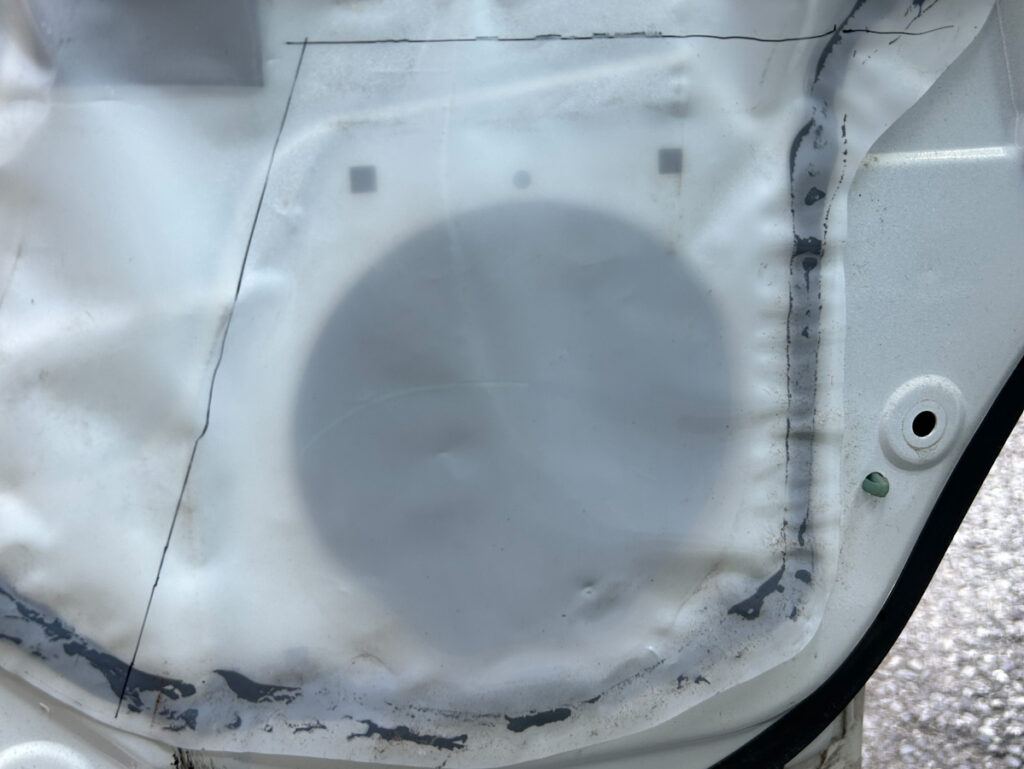

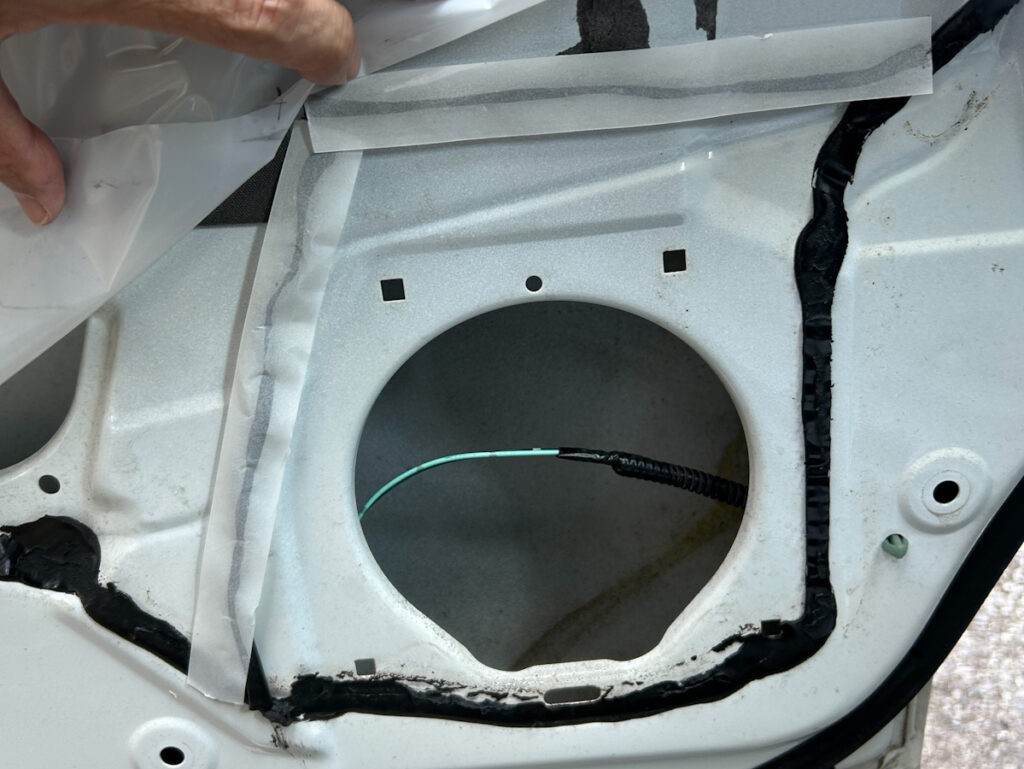

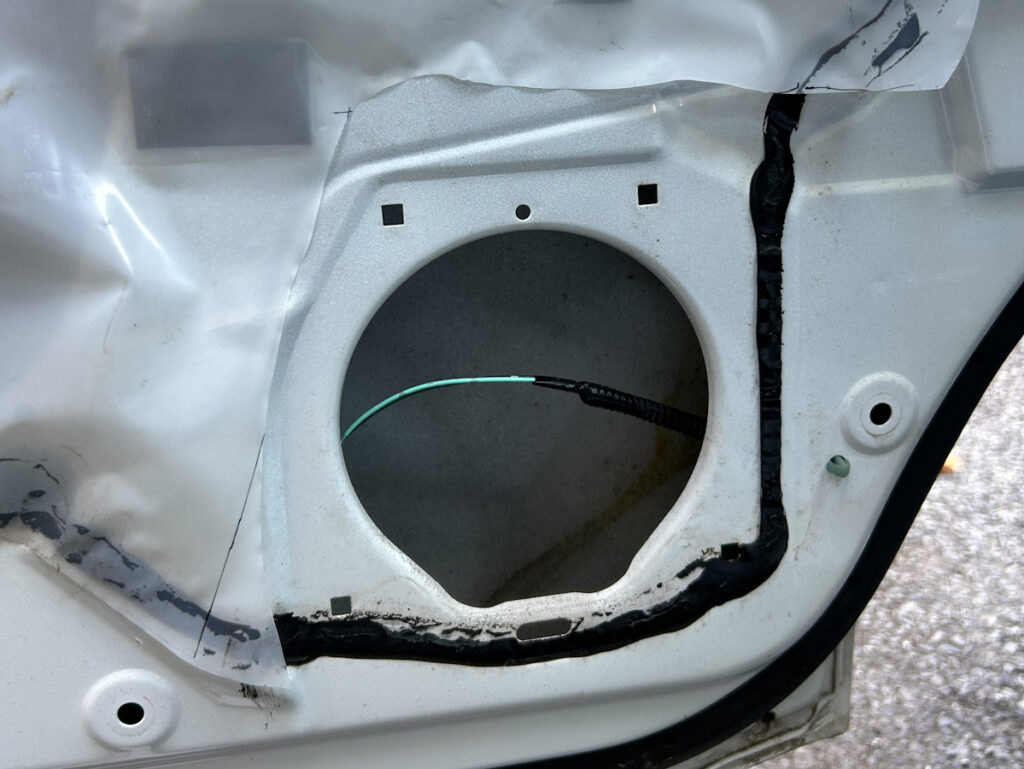

マーカーペンで切断面を描き、シートをカットする

運転席側と同じように加工します。

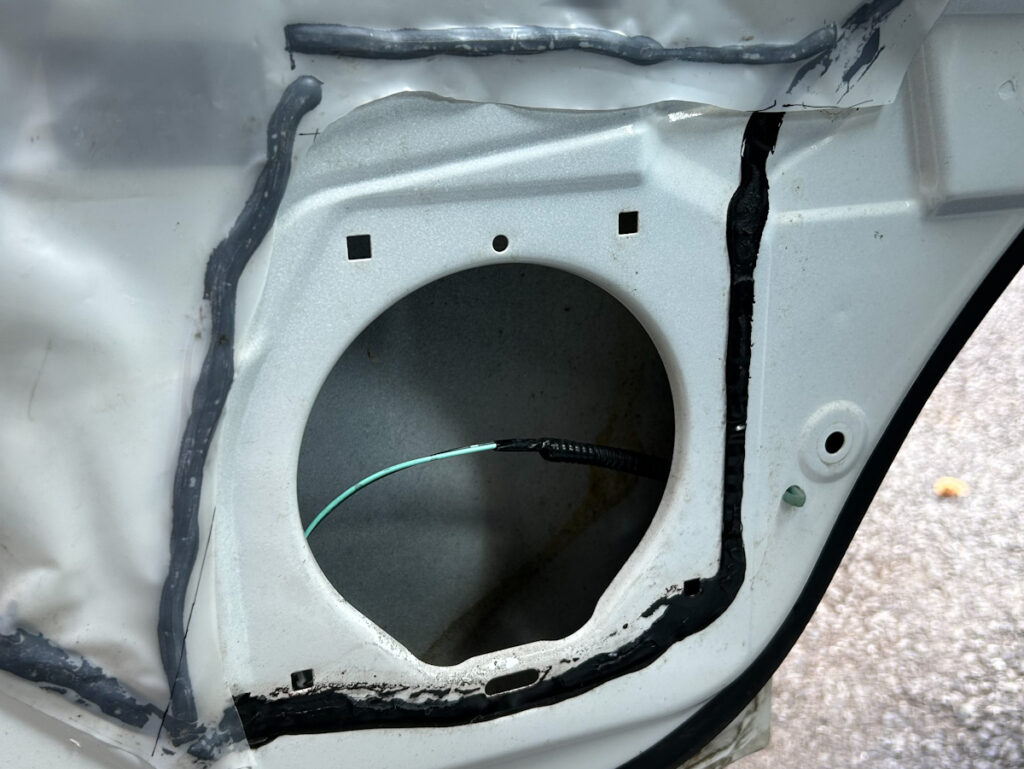

ブチルゴムテープを貼り付け、シートを固定

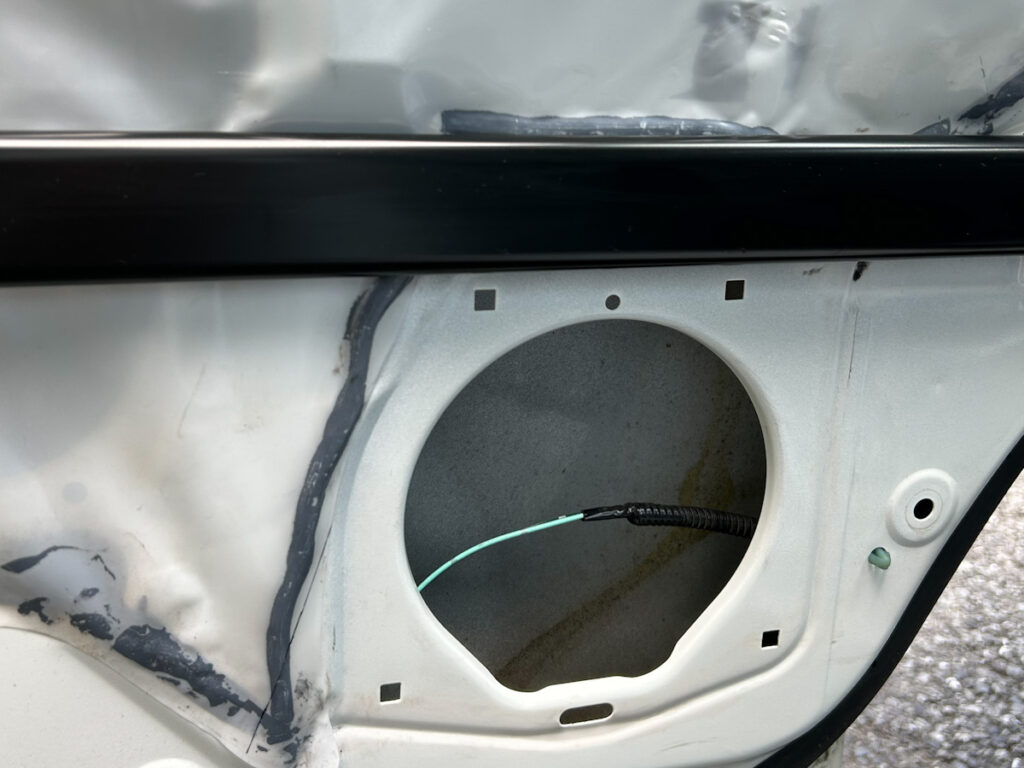

不要となったブチルゴムはパーツクリーナーで剝がし、ドアビームを取り付け

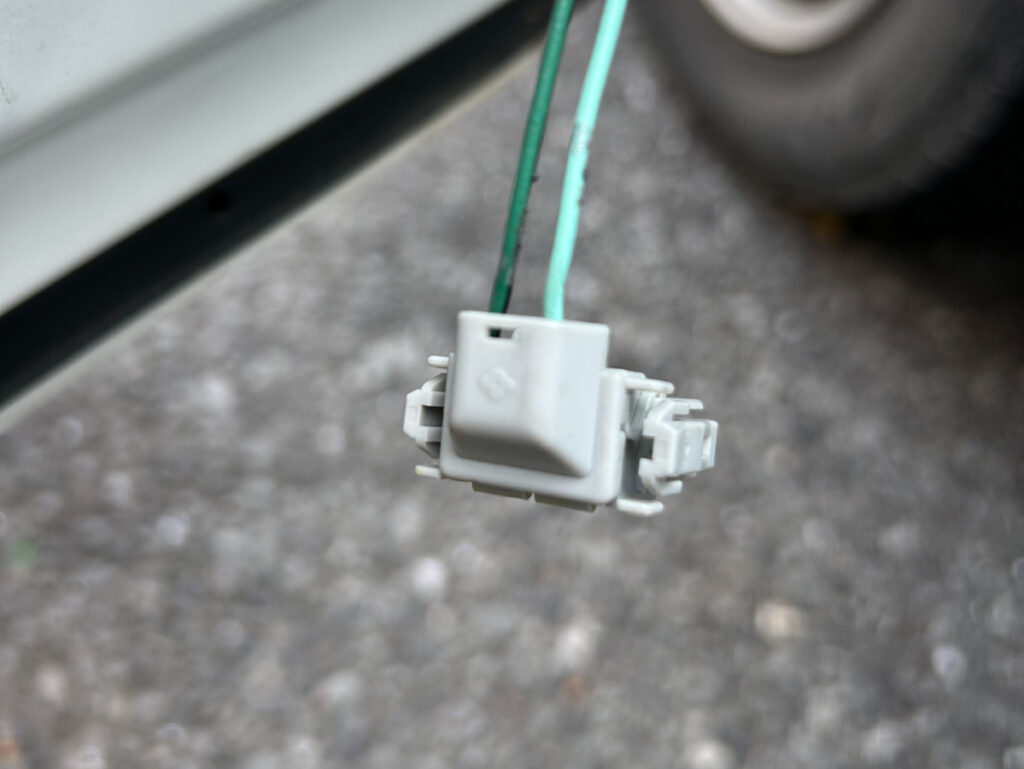

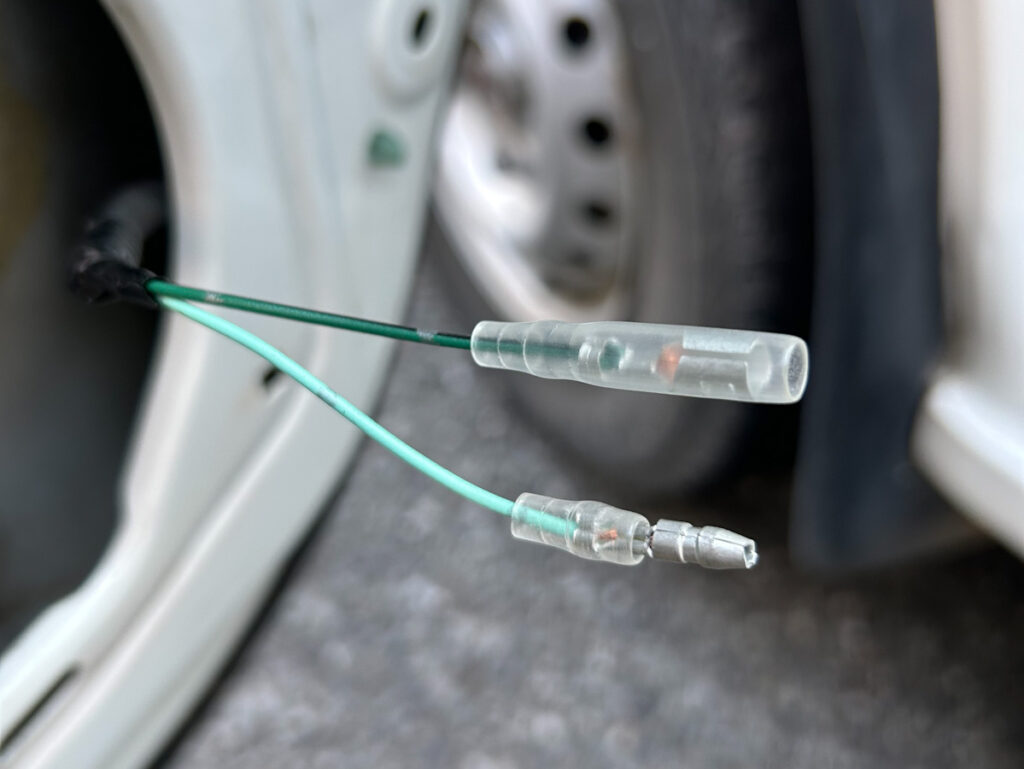

スピーカー用ケーブルをカプラー式からギボシ端子に

左：＋、右：－

上：＋、下：－

助手席側も取り付け完了

純正のAMラジオを繋いで、左右のスピーカーから音が出ることを確認しました。

今後の課題

6Pだったオーディオハーネスを20Pに

購入したエーモン製オーディオ・ナビゲーション取付キットは20P用のため、現状のままでは取付不可。20Pコネクタを使用せずに直接結線することも考えましたが、今回は6P→20Pに変換するハーネスを自作することにし、楽天で部品を注文しました。

025型 MX34 20極 メスカプラー・端子セット

日本航空電子JAE 025型 MX34 20極 メスカプラー・端子セット 価格：798円（税込、送料別) (2026/5/23時点) 楽天で購入

250型 CN(A) 6極 カプラー・端子セット 黒色

矢崎総業 250型 CN(A) 6極 カプラー・端子セット 黒色 価格：426円（税込、送料別) (2026/5/23時点) 楽天で購入

自作変換ハーネスで解決できるといいな。
