交換前に現状を把握する
部品がおおよそ揃ったので、
- 既存の純正AMラジオを外して、コネクタの形状を確認する
- グローブボックスを外して、左ドアスピーカー用のケーブルを確認する
ことにしました。

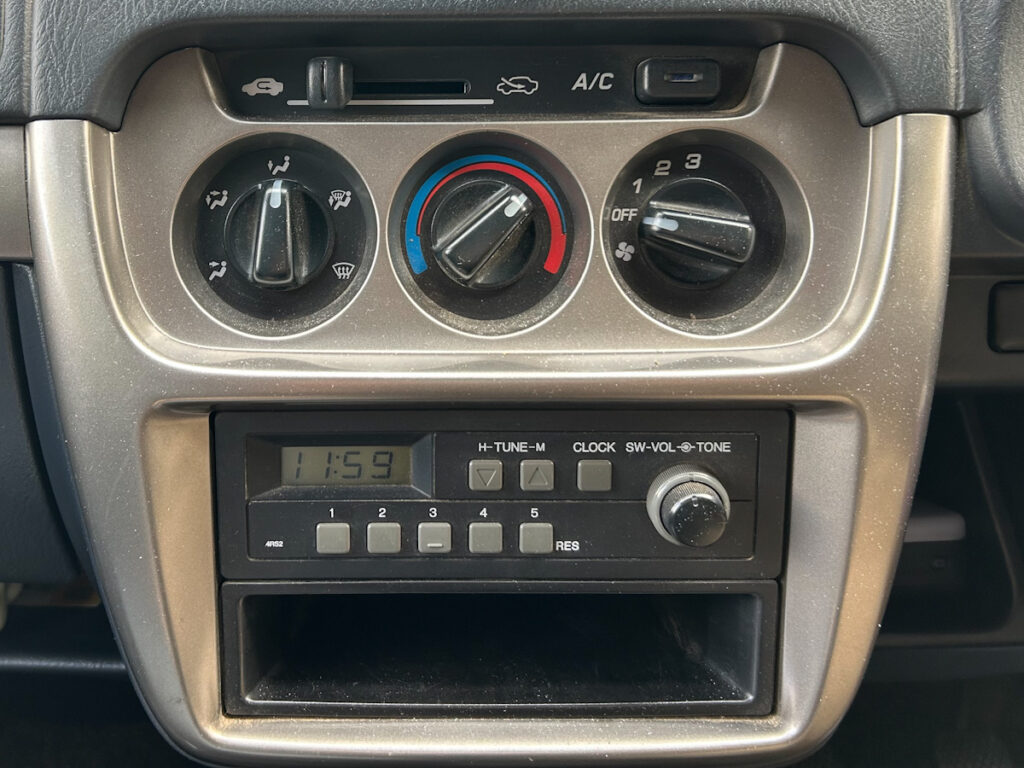

既存の純正AMラジオを外して、コネクタの形状を確認する

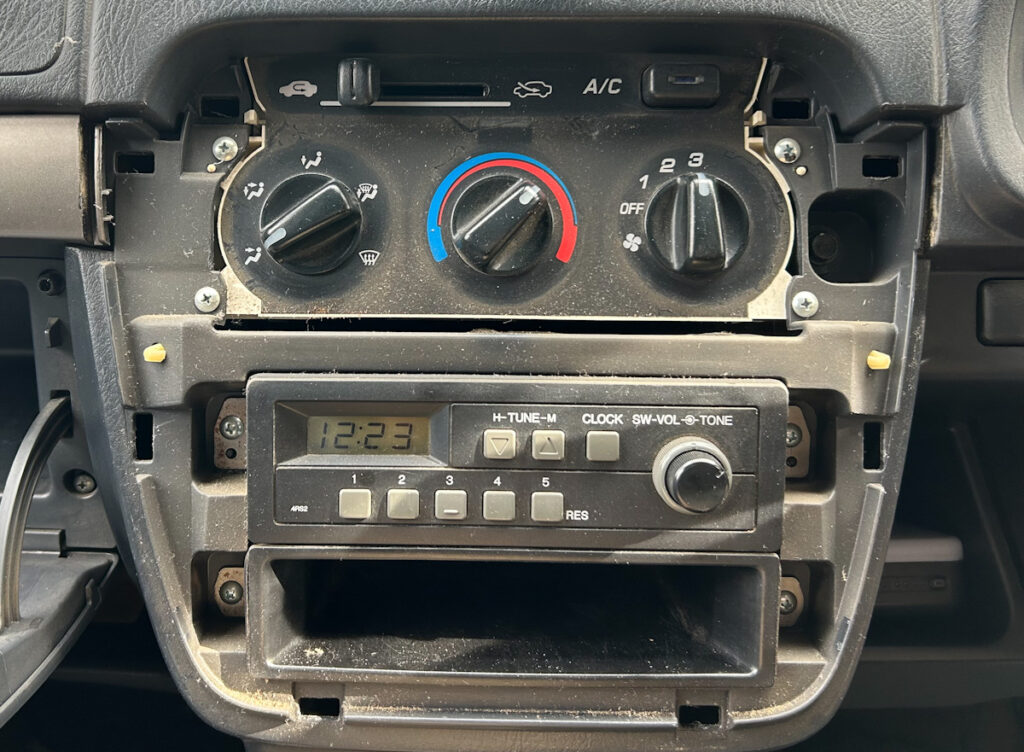

パネルを外す

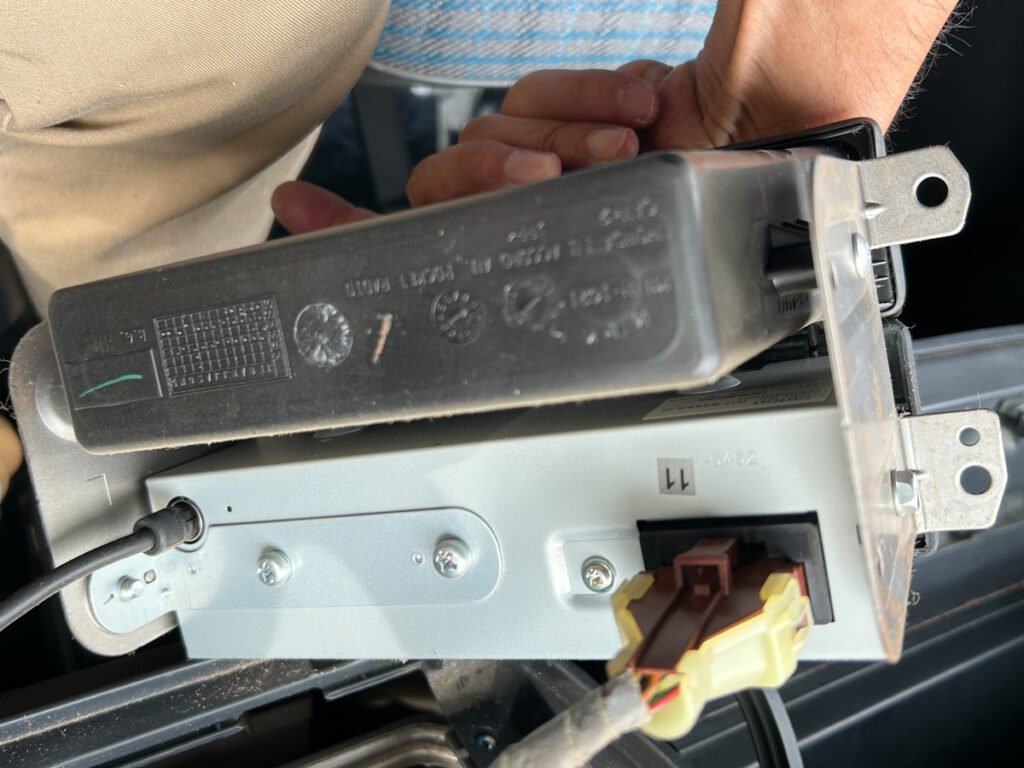

ねじを4本外し、既存のAMラジオを引き出す

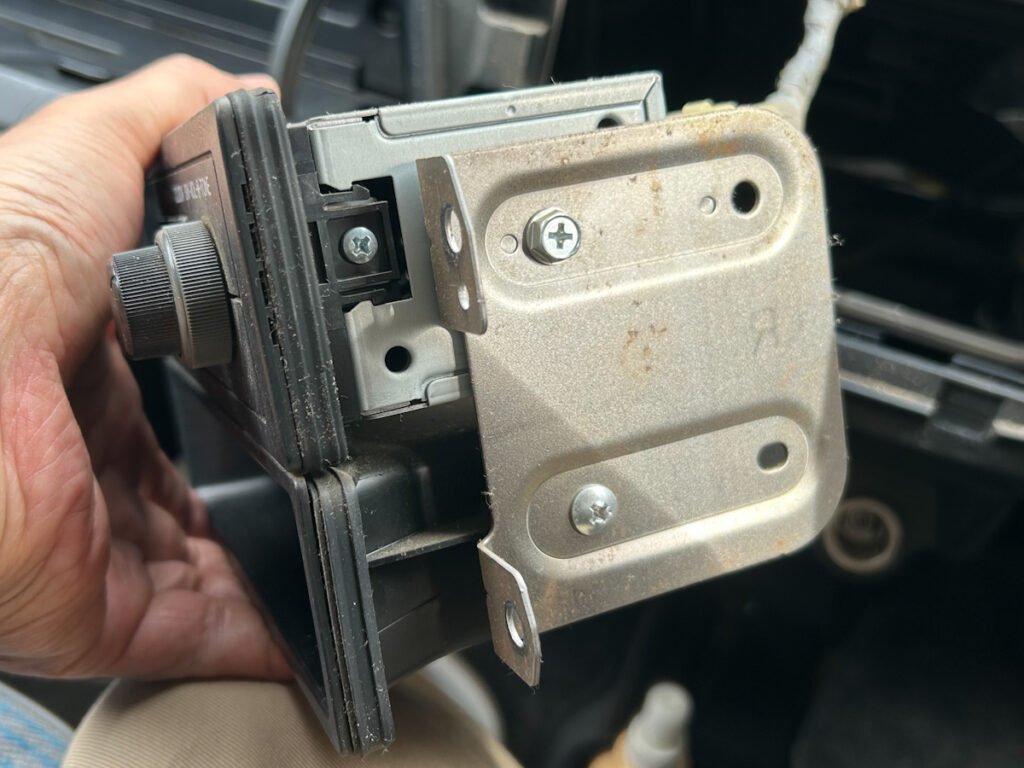

右側面

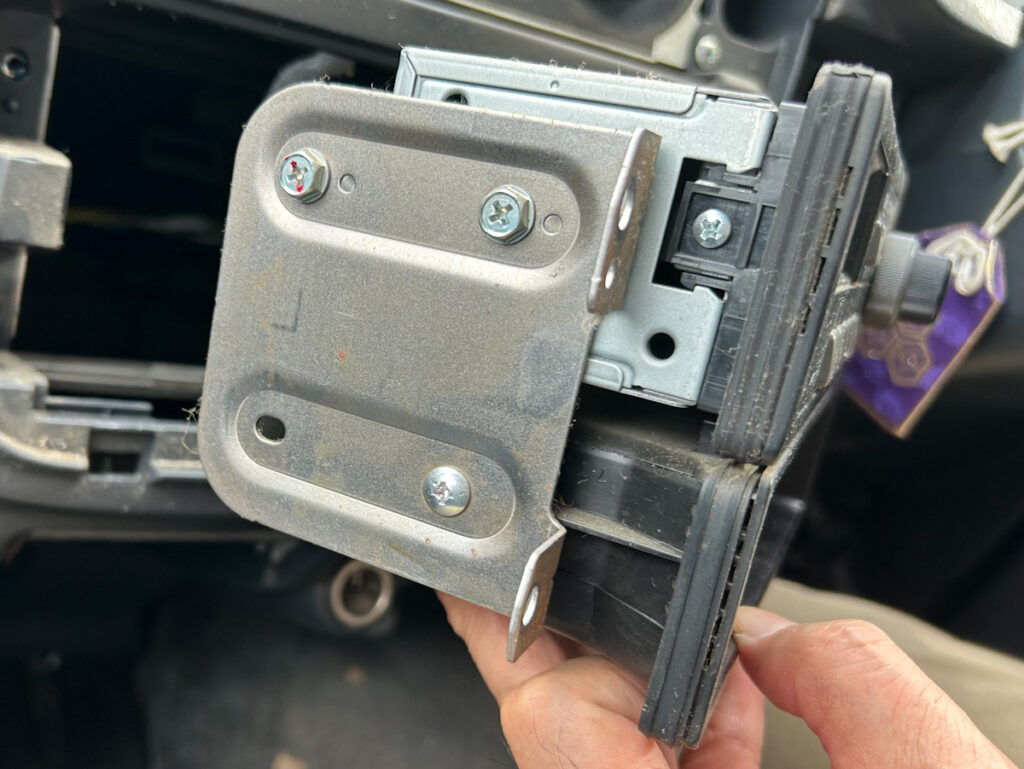

左側面
背面

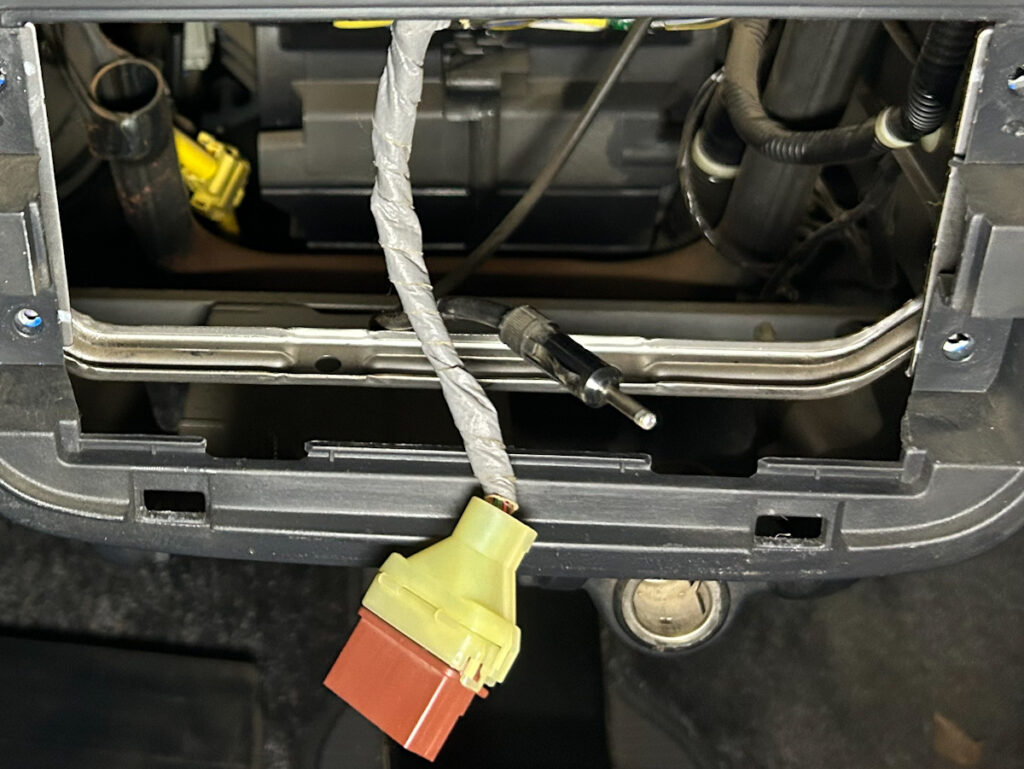

アンテナケーブルとハーネスのコネクタを外す

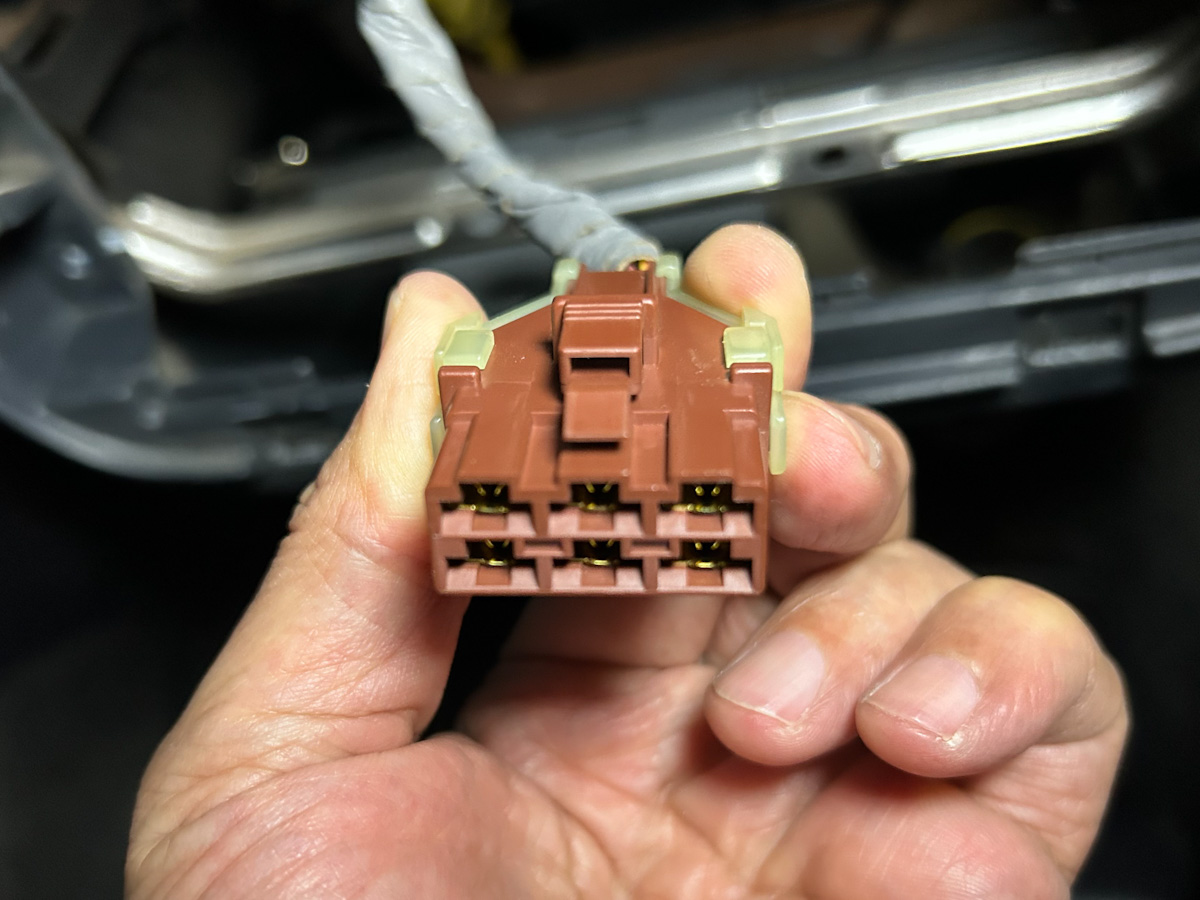

配線コネクターは6P
エーモン製のオーディオ取付キットは20P…。
6P
車輛側から見た配線コネクター（6P）の説明
グローブボックスを外して、左ドアスピーカー用のケーブルを確認する

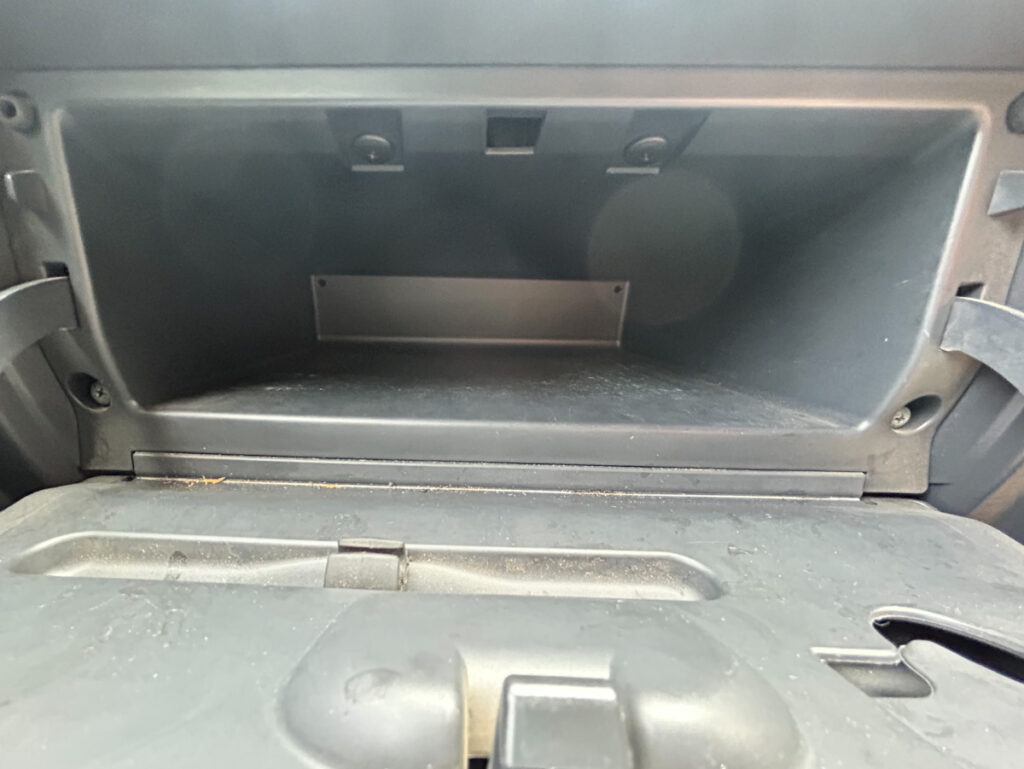

グローブボックスを外す
下にある左右のネジを外して手前に引く

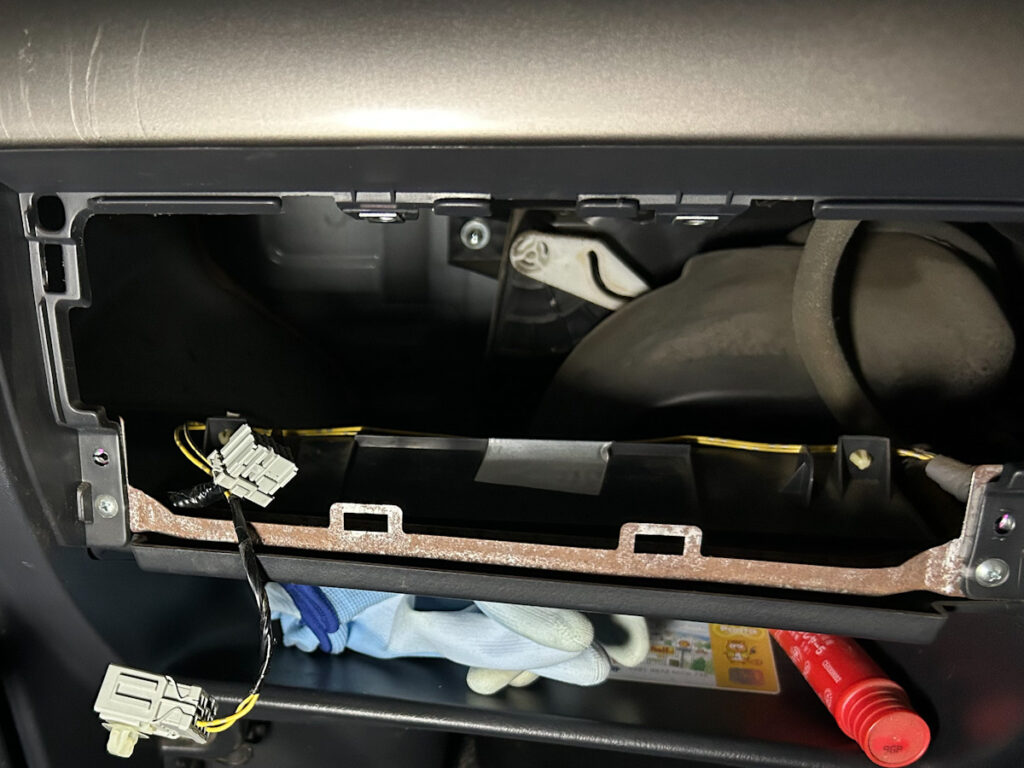

左手奥のボディ側にコネクタを確認

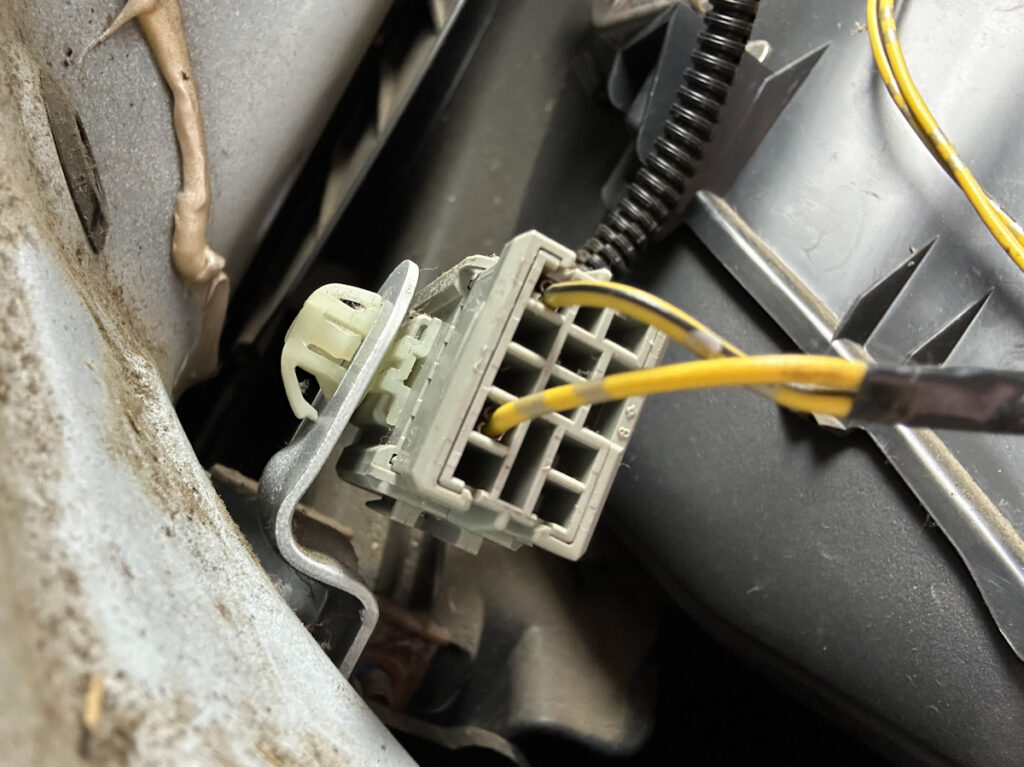

左側の奥に左ドアスピーカー用のコネクタを発見
結線しやすいように引き出す
現状確認の結果
オーディオハーネスは6Pだった。
購入したエーモン製オーディオ・ナビゲーション取付キットは20P用のため、現状のままでは取付不可。
- 新たな部品を購入する
- 6Pコネクタを使用せずに直接結線
など、何らかの対策が必要。
左ドアスピーカー用のケーブルを確認できた。
購入したKENWOOD製2WAYスピーカーは、今のところ問題無く取り付けできそうです。
